transformadores de media tencion de tension
su relación de transformación viene dada por los valores de tensión en bornes del arrollamiento con relación a la tensión aparecida entre los extremos del bobinado secundario. Son empleados para el acoplamiento de voltímetros siendo su tensión primaria la propia de línea. Dependiendo de las necesidades surgidas en cada momento, pueden disponer de varios arrollamientos secundarios.

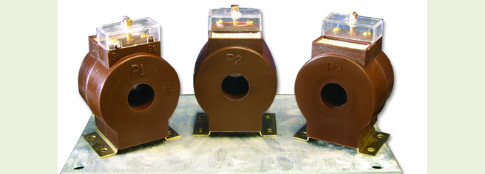

Transformador De Corriente.
Los transformadores de corriente se utilizan para tomar muestras de corriente de la línea y reducirla a un nivel seguro y medible, para las gamas normalizadas de instrumentos, aparatos de medida, u otros dispositivos de medida y control.
Los valores nominales de los transformadores de corriente se definen como relaciones de corriente primaria a corriente secundaria. Unas relaciones típicas de un transformador de corriente podrían ser 600 / 5, 800 / 5, 1000 / 5. Los valores nominales de los transformadores de corriente son de 5 A y 1 A.
El primario de estos transformadores se conecta en serie con la carga, y la carga de este transformador esta constituida solamente por la impedancia del circuito que se conecta a él.
